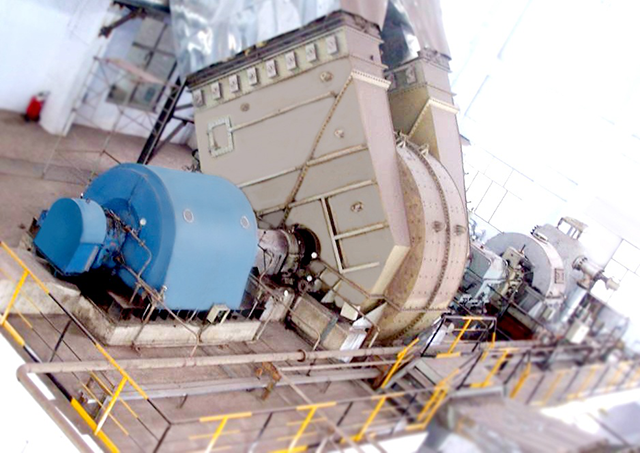

燒結余熱能量回收SHRT機組




燒結余熱能量回收裝置(Sinter blower residual Heat Recovery Turbine),簡稱SHRT機組。應用了陜鼓專利技術,根據用戶現場的具體情況將低溫余熱汽輪機同燒結主抽風機、電機通過變速離合器串聯在同一根軸系上。


SHRT機組直接利用燒結產生的煙氣余熱,通過余熱鍋爐產生的蒸汽,使汽輪機輸出有用功,降低電機的輸出功。該機組設備布置結構緊湊,節能降耗效果明顯,具有非??捎^的經濟效益。


應用場合:冶金行業存在燒結富余蒸汽的場合。

市場業績:40余套。

國際國內先進性:合并原兩臺機組的軸系設備和潤滑系統、動力油系統、控制系統,減少占地,減少一次設備投資成本;高效率及高可靠性的單機及軸系設計,可根據用戶工藝定制化設計,數字化交付。


注:該機組應用陜鼓專利技術為燒結余熱回收與燒結風機聯合機組全自動啟動系統及方法(發明專利號:2016107936045)、燒結余熱回收與燒結風機聯合機組安全聯鎖停機系統及方法(發明專利號:2016107957732)、 SHRT機組變頻器與汽輪機轉速同步自動調節控制方法(發明專利號:2018111552954)、SHRT機組變頻升轉速過程中汽輪機的負荷控制方法(發明專利號:2018111550361)、SHRT機組變頻降轉速過程中汽輪機的負荷控制方法(發明專利號:2018111546794)、燒結礦旋轉豎式冷卻機余熱高效回收及綜合利用系統(實用新型專利號:2019200423517)、一種應用于SHRT機組的變速離合器的輸出軸的布置形式(實用新型專利號:2019204434690)、一種葉輪出風口寬度的測量工具(實用新型專利號:2020216262096)、一種離心式葉輪的防磨損結構(實用新型專利號:2020207967740)、 一種調速型雙四象限變頻器的能量回收系統(實用新型專利號:2021200947469)、一種調速型雙四象限變頻器的能量回收系統的控制方法(發明專利號:2021100465009)、一種調速型雙四象限變頻器的能量回收系統的調速方法(發明專利號:2021100464059)
